La tension électrique est l’une des premières grandeurs à comprendre en physique, parce qu’elle revient dans presque tous les circuits, des piles aux prises murales. Ici, je vais aller à l’essentiel: ce que mesure le volt, comment interpréter une valeur de tension, comment la relever correctement avec un appareil de mesure et comment éviter les confusions avec l’intensité ou la puissance. L’objectif est simple: vous donner des repères clairs pour lire un schéma, une fiche technique ou une étiquette sans hésitation.
Les repères utiles pour lire la tension sans confusion
- Le volt (V) est l’unité utilisée pour exprimer la tension électrique.
- La tension décrit une différence d’énergie entre deux points d’un circuit, pas un débit de courant.
- On la mesure avec un voltmètre ou un multimètre réglé en mode voltmètre.
- En France, le secteur domestique est à 230 V, alors qu’une pile AA est à 1,5 V et l’USB reste à basse tension.
- La tension ne se lit jamais seule: il faut aussi regarder le type de courant, le contexte et la puissance disponible.
Le volt, l’unité de base pour la tension électrique
En physique, l’unité de mesure de la tension électrique est le volt, noté V. C’est une unité du Système international, et je la trouve particulièrement pratique parce qu’elle relie directement une grandeur électrique à une idée très concrète: l’énergie disponible pour faire circuler les charges. En version simple, on peut retenir qu’1 volt correspond à 1 joule par coulomb.
Le nom vient d’Alessandro Volta, pionnier de la pile électrique. Ce détail historique n’est pas anecdotique: il rappelle que la tension est d’abord liée à une source capable de maintenir une différence électrique entre deux points. Dans les schémas et les cours de physique, on note souvent cette grandeur U, tandis que la valeur s’exprime en volts.
Je garde aussi en tête une équivalence utile: le volt peut s’écrire comme une énergie par charge, mais aussi comme une puissance par intensité. Cela aide à comprendre pourquoi une tension n’est jamais une valeur abstraite isolée. Reste à voir ce que ce nombre décrit vraiment dans un circuit.
Ce que représente réellement une tension électrique
La tension n’est pas un “volume d’électricité” et ce n’est pas non plus la quantité de courant qui circule. C’est une différence de potentiel entre deux points, autrement dit une différence d’énergie électrique disponible pour déplacer des charges. C’est pour cela qu’on parle de tension aux bornes d’un composant, d’une pile ou d’une prise.
Une idée importante, souvent mal comprise, est qu’une tension peut exister même si aucun courant ne circule. Une pile débranchée garde bien une tension à ses bornes, mais elle ne fait pas circuler de charges tant que le circuit n’est pas fermé. Cette nuance évite beaucoup d’erreurs quand on compare une source d’alimentation, un appareil en fonctionnement et un circuit au repos.
En pratique, je distingue deux cas simples. En courant continu, la tension garde globalement le même signe et varie peu dans le temps. En courant alternatif, elle change de valeur au cours du temps, parfois même de signe, comme dans le secteur domestique. Cette différence compte au moment de mesurer, car l’appareil de mesure ne se règle pas de la même manière.
Avec cette base en tête, on peut passer au geste le plus concret: la mesure elle-même.

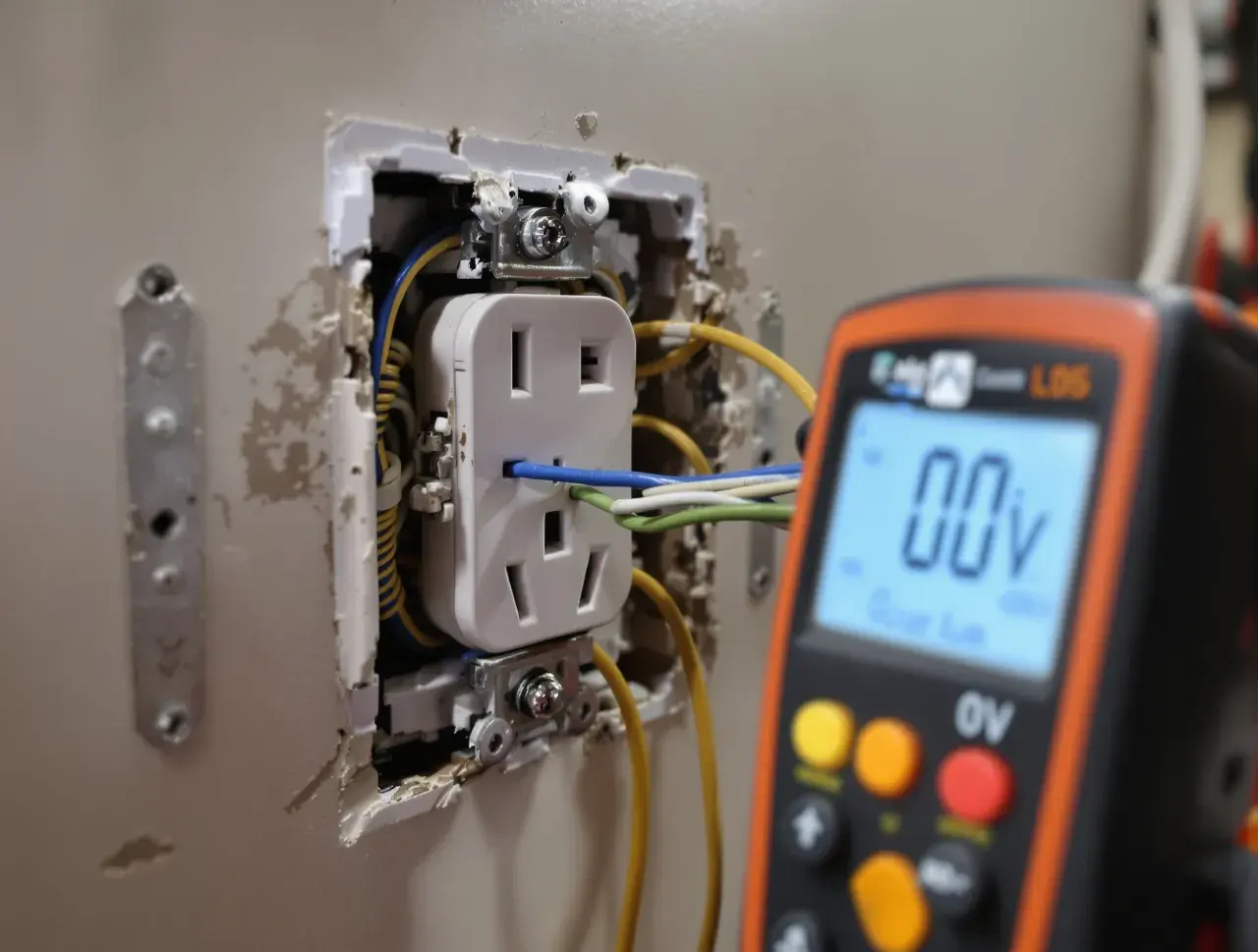

Mesurer une tension correctement avec un voltmètre

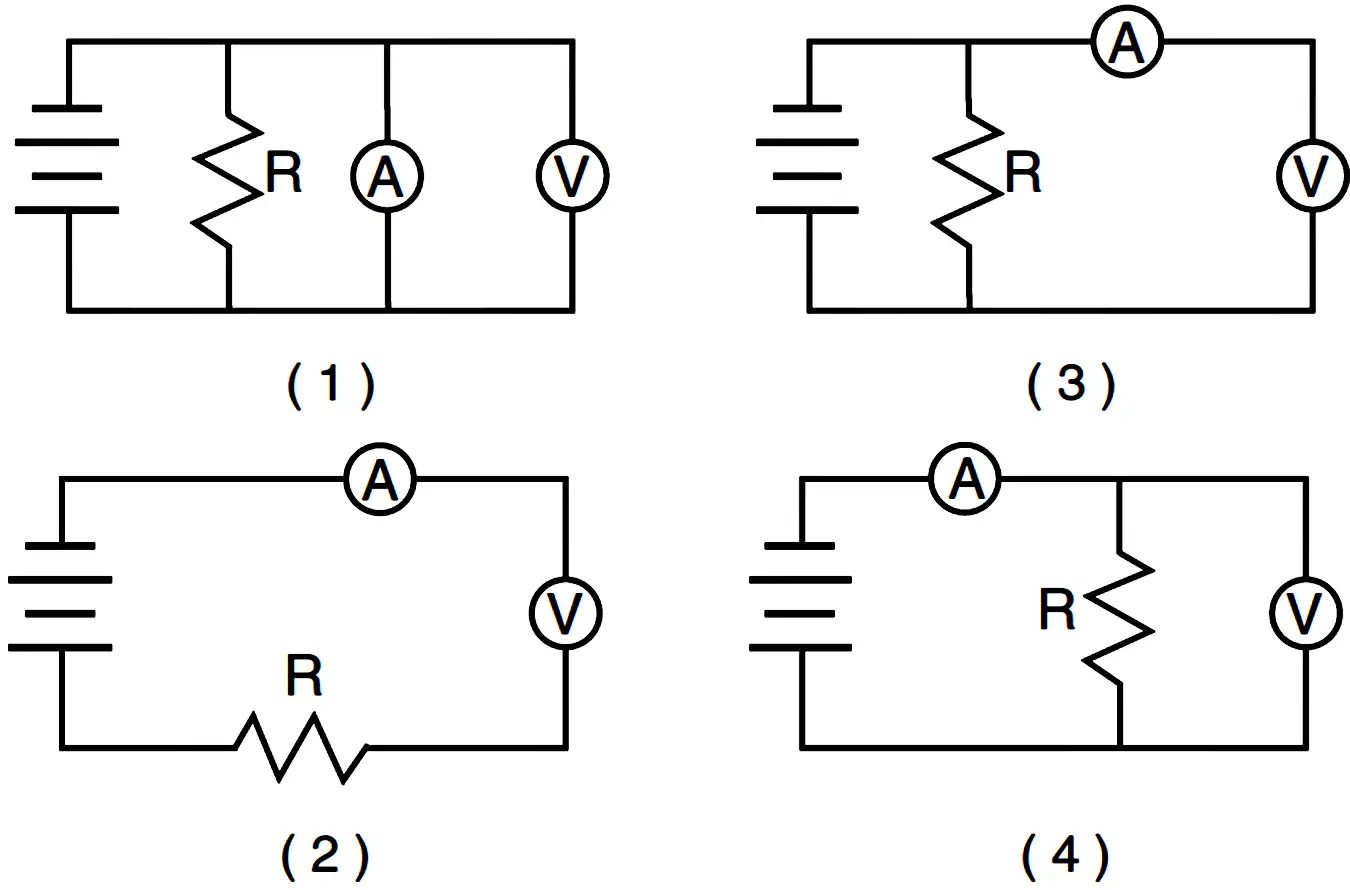

Pour mesurer une tension, on utilise un voltmètre ou, plus souvent aujourd’hui, un multimètre réglé sur la fonction voltmètre. Le point technique le plus important est le branchement: le voltmètre se place en dérivation, c’est-à-dire en parallèle, aux bornes du dipôle que l’on veut mesurer. Si on le mettait en série, on fausserait la mesure et on risquerait de perturber le circuit.
- Je commence par identifier si la tension est continue ou alternative.
- Je règle ensuite l’appareil sur V⎓ pour le continu ou V~ pour l’alternatif.
- Je branche le cordon noir sur la borne COM et le rouge sur la borne marquée V.
- Je sélectionne un calibre adapté, en partant si besoin d’une valeur supérieure à celle que j’attends.
- Je place les pointes de touche sur les deux bornes à mesurer, sans ouvrir inutilement le circuit.
Sur un multimètre manuel, choisir un calibre trop faible affiche souvent une surcharge ou une valeur incohérente. Sur un modèle auto-range, l’appareil choisit seul l’échelle, ce qui simplifie la lecture mais ne dispense pas de vérifier le mode de mesure. Je conseille aussi de ne jamais confondre la borne V avec les bornes destinées au courant: c’est une erreur classique, et elle peut griller le fusible interne de l’appareil.
Cette méthode paraît simple, mais elle devient vraiment utile quand on sait lire les ordres de grandeur courants.
Des ordres de grandeur qui parlent tout de suite
Les valeurs de tension sont beaucoup plus parlantes quand on les replace dans leur contexte. Voici les repères que j’utilise le plus souvent pour éviter de surinterpréter un nombre isolé.
| Situation | Tension typique | Ce que cela indique |
|---|---|---|
| Pile AA alcaline | 1,5 V | Une source simple, adaptée aux petits appareils du quotidien. |
| Port USB | 5 V | Une basse tension pensée pour l’électronique et la recharge. |
| Batterie automobile | 12 V | Une alimentation courante pour les véhicules légers. |
| Réseau domestique en France | 230 V | La tension du secteur pour les usages domestiques standards. |
| Réseau triphasé | 400 V | Une tension fréquente dans les installations plus puissantes. |
| Lignes ferroviaires | 25 kV | Un niveau élevé utilisé pour le transport d’énergie sur rail. |
Ces valeurs restent des repères, pas des absolus. Une pile peut légèrement descendre sous sa valeur nominale selon son état, et une alimentation USB peut proposer plusieurs profils de sortie. Ce qui compte, ce n’est pas seulement le chiffre, mais le contexte d’usage et la capacité de la source à tenir la tension.
À ce stade, une autre confusion fréquente mérite d’être réglée: la tension n’est ni le courant ni la puissance.
Tension, courant et puissance ne racontent pas la même chose
Je vois souvent ces trois grandeurs mélangées, alors qu’elles décrivent des réalités différentes. La tension mesure une différence d’énergie, l’intensité mesure le débit des charges, et la puissance mesure la quantité d’énergie transférée par unité de temps. Pour s’y retrouver, je garde ce tableau en tête.
| Grandeur | Symbole | Unité | Rôle principal |
|---|---|---|---|
| Tension | U | volt (V) | Différence d’énergie entre deux points |
| Intensité | I | ampère (A) | Débit de charges électriques |
| Puissance | P | watt (W) | Énergie transférée par seconde |
La loi d’Ohm relie ces grandeurs dans beaucoup de situations simples: U = R × I. Si la résistance augmente et que la tension reste la même, le courant baisse. C’est un point essentiel pour lire un circuit sans faire de raccourci trompeur du type “plus de volts = plus de puissance”. En réalité, la puissance dépend aussi du courant disponible, ce qui change complètement l’interprétation.
Autrement dit, une tension élevée ne dit pas tout. Elle donne un cadre de fonctionnement, mais elle ne suffit pas à elle seule pour juger de la consommation, de l’efficacité ou du niveau de risque. C’est justement pour cela qu’il faut lire les schémas avec méthode.
Ce que je garde en tête pour lire un schéma sans me tromper
Quand je lis une fiche technique ou un schéma électrique, je regarde toujours trois choses: l’unité, le type de courant et les bornes concernées. Une tension de 12 V en courant continu n’a pas le même sens qu’une tension de 230 V en courant alternatif, même si les deux valeurs sont toutes les deux exprimées en volts.
- Je vérifie si la valeur est en V, en mV ou en kV.
- Je regarde si la mesure concerne du continu ou de l’alternatif.
- Je repère toujours les deux points entre lesquels la tension est définie.
- Je ne confonds pas tension nominale, tension mesurée et tension à vide.
- Je ne déduis jamais la puissance d’un appareil à partir de la tension seule.
Si je devais résumer l’idée pratique en une phrase, je dirais ceci: la tension se lit comme un indice de différence électrique, pas comme une performance à elle seule. Une fois ce réflexe acquis, le volt devient un repère très stable pour comprendre aussi bien une pile que le secteur ou une alimentation électronique. Et c’est souvent ce petit changement de lecture qui rend l’électricité beaucoup plus claire.
