Module d'Young - La formule simple qui cache tant de pièges

Le module d’Young sert à mesurer la rigidité d’un matériau lorsqu’on lui applique une traction ou une compression légère. Ici, je vais aller droit à l’essentiel: la formule à connaître, la façon de l’utiliser dans un calcul, les unités à respecter et les limites à ne pas oublier. C’est le genre de notion simple en apparence, mais qui devient vite trompeuse si l’on mélange le domaine élastique, les unités ou l’interprétation physique.

Ce que mesure vraiment le module d’Young

Je le formule simplement: le module d’Young décrit à quel point un matériau résiste à l’allongement quand on le tire légèrement. Ce n’est pas une mesure de solidité au sens large, ni une mesure de dureté; c’est une mesure de raideur. Un matériau peut être très rigide sans être le plus résistant, et l’inverse est vrai aussi.

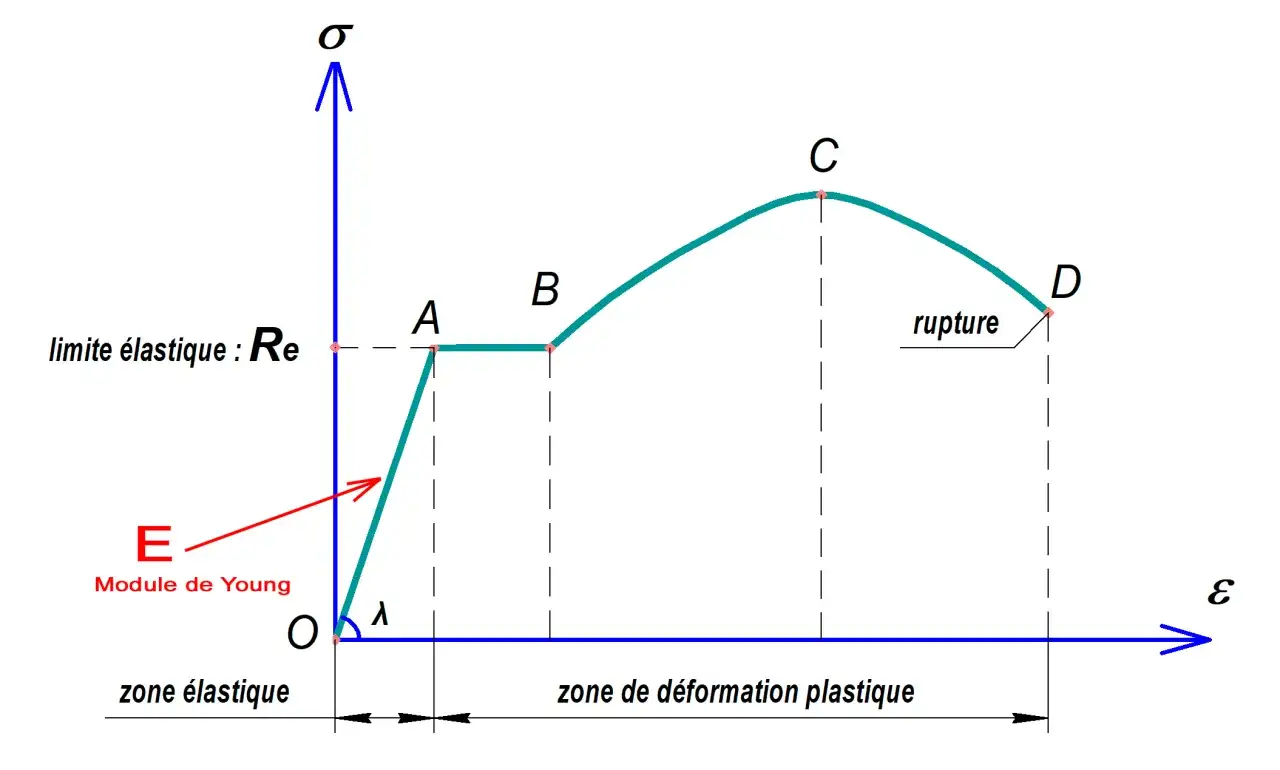

Physiquement, on parle de la zone où la déformation reste réversible. Dès qu’on sort de ce cadre, on entre dans la plasticité, puis éventuellement dans la rupture. C’est pour cela que, sur une courbe contrainte-déformation, on prend la pente initiale de la partie linéaire: c’est elle qui donne le module d’Young.

Cette nuance compte beaucoup en physique comme en résistance des matériaux. Si l’on confond rigidité et résistance, on tire de mauvaises conclusions sur le comportement d’une pièce, d’un fil, d’une poutre ou d’un échantillon de laboratoire. Et c’est justement la formule qui permet de passer d’une idée qualitative à un calcul exploitable.

On peut maintenant regarder cette relation de près, parce que tout le reste en découle.

La formule à retenir et sa version pour une traction

La relation fondamentale est celle de la loi de Hooke dans le domaine élastique linéaire:

E = σ / ε

avec:

• E le module d’Young;
• σ la contrainte mécanique;
• ε la déformation relative, sans unité.

Dans le cas d’une traction simple, on remplace les grandeurs générales par leurs expressions pratiques:

σ = F / S et ε = ΔL / L0

ce qui donne:

E = (F × L0) / (S × ΔL)

Autrement dit, plus la force est grande, plus l’échantillon s’allonge, et plus la section est importante, moins la contrainte est forte. C’est cette logique qui explique pourquoi deux barres de matériaux identiques ne s’allongent pas de la même façon si leur géométrie change.

Je conseille de lire cette formule dans l’ordre inverse de celui qu’on voit souvent en classe: d’abord le sens physique, ensuite les symboles. Une fois qu’on comprend que E relie effort et déformation, les calculs deviennent nettement plus fluides.

Calculer un allongement sans se tromper d’unités

Pour un exercice, la méthode la plus sûre reste très mécanique. Je la garde en quatre étapes, parce qu’elle évite les oublis et les erreurs d’ordre de grandeur.

1. Je convertis tout en unités SI: newtons, mètres, mètres carrés.
2. Je calcule la contrainte: σ = F / S.
3. Je retrouve la déformation: ε = σ / E.
4. Je déduis l’allongement: ΔL = ε × L0.

Prenons un exemple simple. Une barre d’acier de 2 m de long, de section 100 mm², subit une traction de 10 kN. Pour l’acier, je prends un module d’Young moyen de 200 GPa.

• Section: 100 mm² = 1,0 × 10^-4 m²
• Contrainte: σ = 10 000 / 1,0 × 10^-4 = 1,0 × 10^8 Pa, soit 100 MPa
• Déformation: ε = 1,0 × 10^8 / 2,0 × 10^11 = 5,0 × 10^-4
• Allongement: ΔL = 5,0 × 10^-4 × 2 = 1,0 × 10^-3 m, soit 1 mm

Le même calcul avec de l’aluminium donnerait un allongement plus grand, parce que son module est environ trois fois plus faible. C’est précisément le genre de comparaison qui rend la formule parlante: à charge égale, un matériau plus rigide se déforme moins.

Une fois la méthode en main, le vrai enjeu devient l’interprétation des valeurs, car un nombre seul ne dit pas encore tout sur le matériau.

Ce que les ordres de grandeur disent sur les matériaux

Les valeurs du module d’Young varient énormément selon la famille de matériaux. Pour garder un repère utile, je préfère raisonner en ordres de grandeur plutôt qu’en chiffres isolés: c’est plus honnête et souvent plus pédagogique.

Deux choses ressortent immédiatement. D’abord, plus le module est élevé, moins le matériau s’allonge pour une même contrainte. Ensuite, la valeur dépend parfois fortement du sens de mesure: le bois, les composites ou certains polymères n’ont pas le même comportement dans toutes les directions.

C’est une raison fréquente d’erreur en exercice comme en laboratoire. On lit une valeur de module comme si elle était universelle, alors qu’elle peut dépendre de la formulation, de l’orientation des fibres, du traitement thermique ou même de l’humidité ambiante. La section suivante montre justement ce que la formule ne dit pas.

Les limites de la formule et les erreurs que je vois le plus souvent

La relation σ = E ε est puissante, mais elle ne marche pas dans n’importe quelles conditions. Je la considère comme un excellent modèle de départ, pas comme une vérité absolue valable partout.

• Elle suppose de petites déformations. Dès que la courbe devient non linéaire, la pente initiale ne suffit plus à décrire tout le comportement.
• Elle décrit le domaine élastique. Si le matériau a déjà dépassé sa limite d’élasticité, il peut garder une déformation permanente.
• Elle dépend parfois de la direction. Dans un matériau anisotrope, le module n’est pas le même selon l’axe étudié.
• Elle peut varier avec la température. C’est net pour les polymères, mais pas totalement négligeable pour les métaux non plus.
• Elle ne donne pas la résistance à la rupture. Un matériau très rigide peut casser brutalement sans grand allongement.

Les erreurs de calcul les plus courantes sont plus terre à terre: oublier de convertir des mm² en m², prendre un pourcentage de déformation sans le remettre sous forme décimale, ou confondre module d’Young et contrainte. J’ajoute un piège très classique: lire une valeur de module sur une zone de courbe qui n’est déjà plus linéaire.

Quand on garde ces limites en tête, la formule devient beaucoup plus fiable. Et cela mène à la vraie question pratique: comment l’utiliser proprement en exercice ou en interprétation de mesure?

Les réflexes qui évitent les contresens en exercice

De mon point de vue, la bonne habitude consiste à vérifier trois choses avant de lancer le calcul: le domaine de validité, les unités et la géométrie de l’échantillon. Si l’un de ces trois points est flou, le résultat peut être mathématiquement correct et physiquement faux.

• Je repère toujours si l’on parle de traction, de compression ou d’une autre sollicitation.
• Je regarde si le matériau est présenté comme isotrope ou s’il a une structure orientée.
• Je vérifie si l’on cherche une rigidité, un allongement, une contrainte ou une déformation.
• Je garde en tête que le module d’Young décrit une pente locale, pas forcément tout le comportement du solide.

Dans les faits, cette discipline évite presque tous les contresens. C’est aussi ce qui permet de lire correctement une courbe de traction, d’expliquer pourquoi deux matériaux réagissent différemment sous la même charge et de distinguer un solide rigide d’un solide seulement résistant. Pour moi, c’est là que la formule prend vraiment son intérêt: elle relie un calcul simple à une lecture physique fiable du matériau.

Si je devais résumer la méthode en une phrase, je dirais ceci: partir de la zone élastique, convertir en unités SI, appliquer E = σ / ε, puis interpréter la valeur comme un indicateur de rigidité et non comme une mesure globale de solidité.
