Une paire de bobines coaxiales bien réglée permet de créer un champ magnétique beaucoup plus régulier qu’avec une spire isolée. C’est précisément le rôle de la bobine de Helmholtz, un montage classique en physique expérimentale pour obtenir une zone de champ presque uniforme au centre d’un volume accessible. Je vais ici expliquer son principe, la condition géométrique qui fait sa force, la formule utile à retenir, puis les usages et les limites concrètes du dispositif.
Les points essentiels à retenir sur ce montage
- Deux bobines identiques, placées sur le même axe et parcourues par un courant dans le même sens, additionnent leurs champs au centre.
- La configuration optimale est obtenue quand la distance entre les bobines est égale à leur rayon.
- Au centre, le champ vaut approximativement B0 = (8 / 5^(3/2)) × μ0 × N × I / R pour deux bobines identiques de N spires chacune.
- Le courant règle surtout l’intensité du champ, pas sa forme spatiale: l’homogénéité dépend d’abord de la géométrie.
- Ce montage sert surtout à calibrer, compenser ou tester des capteurs et des expériences sensibles au magnétisme.
- La moindre erreur d’alignement, de distance ou de symétrie dégrade rapidement la zone utile.
Ce que produit réellement cette géométrie
Je préfère voir ce dispositif comme un outil de mise en forme du champ magnétique plutôt que comme une simple source de champ. Chaque bobine crée son propre champ, et au lieu de s’annuler, les deux contributions se superposent au centre lorsqu’elles sont traversées par le même courant dans le même sens. Cette superposition donne une zone de champ beaucoup plus stable qu’avec une seule boucle de fil.
Le point important est le suivant: on ne cherche pas seulement un champ fort, on cherche un champ prévisible et homogène dans une région assez large pour y placer un capteur, un tube électronique ou un échantillon. C’est pour cette raison que ce montage apparaît si souvent dans les laboratoires de physique, d’électronique et de métrologie. Une fois ce principe compris, la vraie question devient géométrique: pourquoi la distance entre les deux bobines est-elle si précise?
Pourquoi l’espacement égal au rayon change tout
La configuration de Helmholtz n’est pas un hasard de bricolage. Deux bobines identiques séparées d’une distance égale à leur rayon créent, au voisinage du centre, un profil de champ particulièrement plat. En pratique, cela signifie que le champ varie très peu quand on s’éloigne légèrement du milieu du montage.
Le mécanisme est simple à dire, plus subtil à calculer: les termes d’inhomogénéité se compensent au voisinage du centre. Autrement dit, la géométrie choisie annule ce que l’on voudrait éviter, à savoir une variation trop rapide du champ. Si l’écartement est trop petit ou trop grand, on perd cette compensation et la zone utile devient moins propre. La bonne homogénéité ne vient donc pas d’un courant “plus fort”, mais d’un arrangement plus juste.
Je trouve utile de garder cette idée en tête, parce qu’elle évite une erreur fréquente chez les débutants: croire qu’il suffit d’augmenter l’intensité pour “améliorer” le système. En réalité, si la géométrie est mauvaise, un courant plus élevé ne fait qu’amplifier un champ mal réparti. Une fois ce réglage compris, la formule du champ devient beaucoup plus parlante.
Lire la formule sans se tromper
Pour deux bobines identiques de rayon R, de N spires chacune, séparées d’une distance R et parcourues par le même courant I, le champ au centre s’écrit en première approximation:
B0 = (8 / 5^(3/2)) × μ0 × N × I / R
Avec μ0 la perméabilité du vide, égale à 4π × 10^-7 T·m/A. Cette expression dit déjà presque tout: le champ augmente avec le nombre de spires et avec le courant, et il diminue quand le rayon augmente. C’est une relation très pratique parce qu’elle donne immédiatement les bons ordres de grandeur.
Exemple simple: avec R = 10 cm, N = 100 spires par bobine et I = 1 A, on obtient un champ de l’ordre de 0,9 mT au centre. C’est déjà bien supérieur au champ terrestre, ce qui explique pourquoi ce montage est si utile pour compenser l’environnement magnétique d’une expérience. Et surtout, le profil du champ reste proche de cette valeur dans une petite région centrale, ce qui compte souvent davantage que le pic exact. La suite logique consiste donc à voir comment construire un montage propre pour conserver cet avantage.

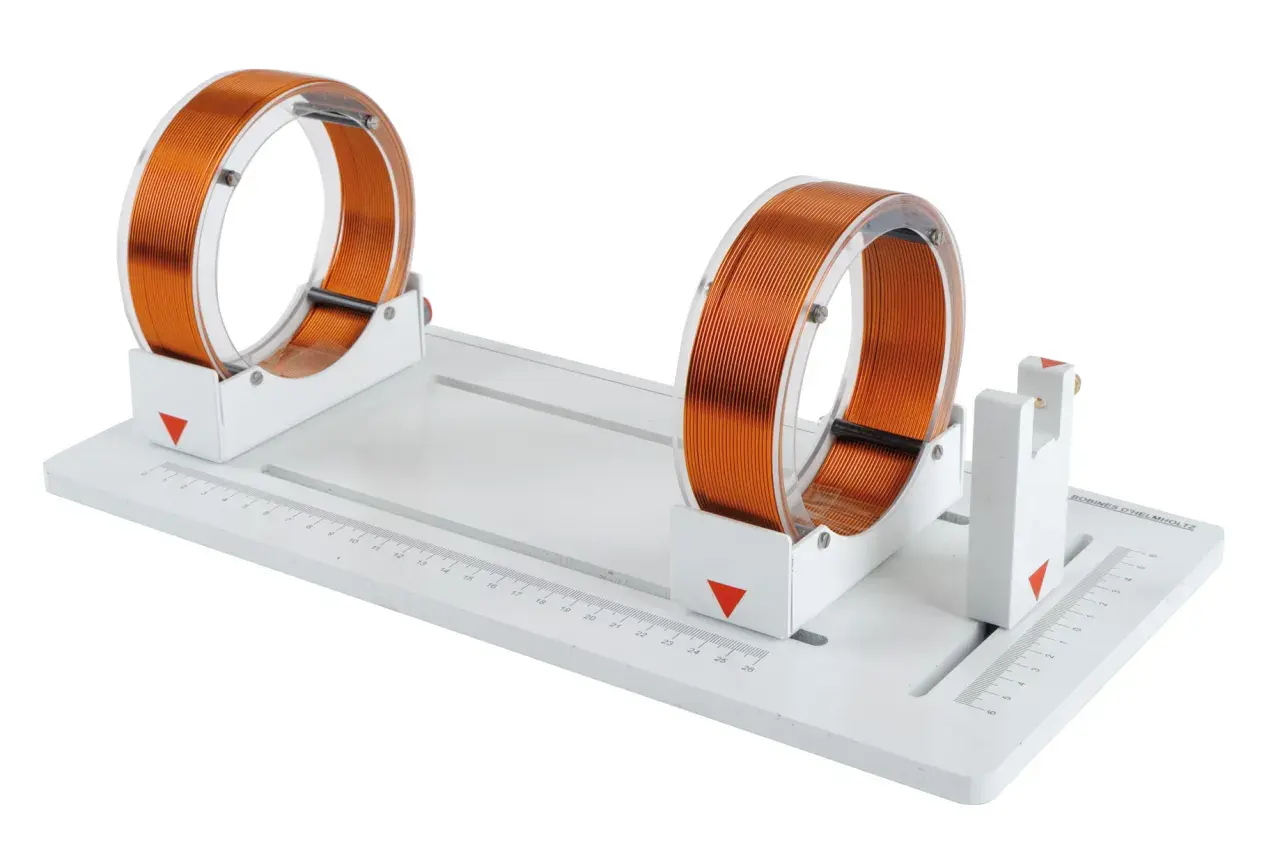

Monter un dispositif propre en laboratoire
Quand je regarde un banc expérimental, je distingue vite un bon montage d’une version approximative. Pour les bobines de Helmholtz, trois points font vraiment la différence: la symétrie, la stabilité mécanique et la qualité de l’alimentation. Si l’un de ces trois éléments est négligé, l’uniformité promise par la géométrie se dégrade.
- Deux bobines strictement identiques pour que les champs aient la même intensité de base.
- Un axe commun bien aligné afin que les lignes de champ se construisent comme prévu.
- Une distance égale au rayon, mesurée avec soin, parce qu’un écart mécanique se répercute directement sur l’homogénéité.
- Un courant stable, idéalement fourni par une alimentation régulée, car le champ est proportionnel à I.
- Le moins de métal parasite possible à proximité, pour éviter les perturbations dues aux pièces ferromagnétiques.
Le point sous-estimé, c’est souvent l’environnement. Une table métallique, une vis en acier ou un support mal choisi peuvent introduire des distorsions qui n’apparaissent pas sur le papier. En pratique, il faut parfois mesurer le champ avec une sonde Hall ou un magnétomètre pour vérifier la zone réellement exploitable. C’est aussi ce qui explique ses usages très différents d’un banc d’optique à un banc de calibration.
À quoi il sert vraiment en physique
Ce montage n’est pas seulement un exercice de cours. On l’utilise partout où l’on a besoin d’un champ magnétique contrôlé, reproductible et assez ouvert pour laisser de la place à l’expérience. C’est cette combinaison qui le rend si précieux.
| Usage | Pourquoi ce montage est adapté |
|---|---|
| Étalonnage de capteurs magnétiques | Le champ central est suffisamment uniforme pour comparer une mesure à une valeur calculée. |
| Compensation du champ terrestre | On peut créer un champ opposé et réduire fortement le bruit de fond magnétique. |
| Expériences sur le faisceau d’électrons | Le mouvement d’une particule chargée devient facile à observer quand le champ est connu. |
| Tests de blindage magnétique | Le montage fournit une référence propre pour vérifier l’efficacité d’un écran ou d’un boîtier. |
| Essais en biomagnétisme et en instrumentation | La zone centrale ouverte permet d’installer des échantillons ou des dispositifs sensibles. |
Ce que j’apprécie surtout, c’est la logique pédagogique du système: on peut relier directement le courant, la géométrie et le champ obtenu. C’est une bonne base pour comprendre comment un capteur réagit, comment une particule se dévie ou comment une mesure se calibre. La comparaison avec d’autres architectures rend cette logique encore plus claire.
Face au solénoïde et aux paires à gradient
Pour un même objectif, plusieurs montages sont possibles, mais ils ne répondent pas au même besoin. Un solénoïde peut produire un champ très bon à l’intérieur de sa longueur utile, mais il occupe un volume fermé, ce qui limite l’accès expérimental. La paire de Helmholtz laisse au contraire un espace central ouvert, bien plus pratique pour un faisceau, un capteur ou un échantillon.
| Montage | Atout principal | Limite principale | Usage typique |
|---|---|---|---|
| Paire de Helmholtz | Champ homogène dans une zone centrale accessible | Champ moins intense qu’un montage très compact | Calibration, compensation, expériences de labo |
| Solénoïde | Champ fort et souvent bien contrôlé à l’intérieur | Volume fermé, accès plus faible au centre | Électro-aimantation, confinement, démonstrations internes |
| Paire anti-Helmholtz | Création d’un gradient de champ utile | Ce n’est plus un champ uniforme | Pièges magnétiques, forces de gradient |
Le bon choix dépend donc de la question physique posée. Si l’on veut un volume ouvert et homogène, la paire de Helmholtz est difficile à battre. Si l’on veut au contraire un gradient, il faut changer de logique. Cette distinction paraît simple, mais elle évite bien des montages inutiles ou mal adaptés.
Ce que je vérifierais avant de lancer une vraie mesure
Avant toute utilisation sérieuse, je contrôlerais d’abord l’alignement mécanique, puis la distance entre les bobines, puis la stabilité du courant. Ce sont les trois paramètres qui déterminent le plus fortement la qualité du champ utile. À cela j’ajouterais un contrôle de l’environnement magnétique, surtout si le montage est installé près d’un châssis métallique ou d’une alimentation bruyante.
Je conseille aussi de cartographier le champ sur quelques points seulement, au lieu de supposer que tout est parfait parce que la théorie est élégante. Un petit relevé au centre et à quelques centimètres suffit souvent à repérer un défaut de symétrie ou un décalage de montage. C’est là que la physique expérimentale devient vraiment intéressante: le schéma est simple, mais la qualité du résultat dépend d’une exécution précise. Et c’est exactement ce qui fait la valeur durable de ce dispositif dans un laboratoire de physique.
