Quand l’air traverse un rétrécissement, il ne se contente pas d’accélérer: sa pression statique chute, et cette variation suffit à aspirer un liquide, stabiliser un brûleur ou fausser une mesure si la géométrie est mal pensée. Je vais détailler ici la logique physique derrière le phénomène, ses applications les plus utiles et les limites qu’on oublie souvent. L’idée est de repartir du mécanisme, puis de passer aux cas concrets où il devient vraiment parlant.
L’air accéléré dans un rétrécissement crée une dépression mesurable
- Quand la section diminue, la vitesse de l’air augmente si le débit est conservé.
- Dans l’approximation simple, une hausse de vitesse s’accompagne d’une baisse de pression statique.
- Avec de l’air à 20 °C, une vitesse de 20 m/s correspond à une pression dynamique d’environ 240 Pa.
- La forme du conduit compte autant que le rétrécissement lui-même: un bord brutal crée des pertes.
- Le phénomène sert à pulvériser, aspirer, mélanger et mesurer des débits d’air.
- Au-delà d’un certain niveau de vitesse, le modèle simplifié ne suffit plus et il faut tenir compte de la compressibilité.
Comment la vitesse de l’air fait baisser la pression
Je préfère toujours partir de deux idées simples. D’abord, la continuité du débit : si l’air traverse une section plus étroite, sa vitesse doit augmenter pour laisser passer la même quantité d’air par seconde. Ensuite, le bilan d’énergie le long de l’écoulement, qui se résume dans le cas le plus lisible par une baisse de pression quand la vitesse grimpe.

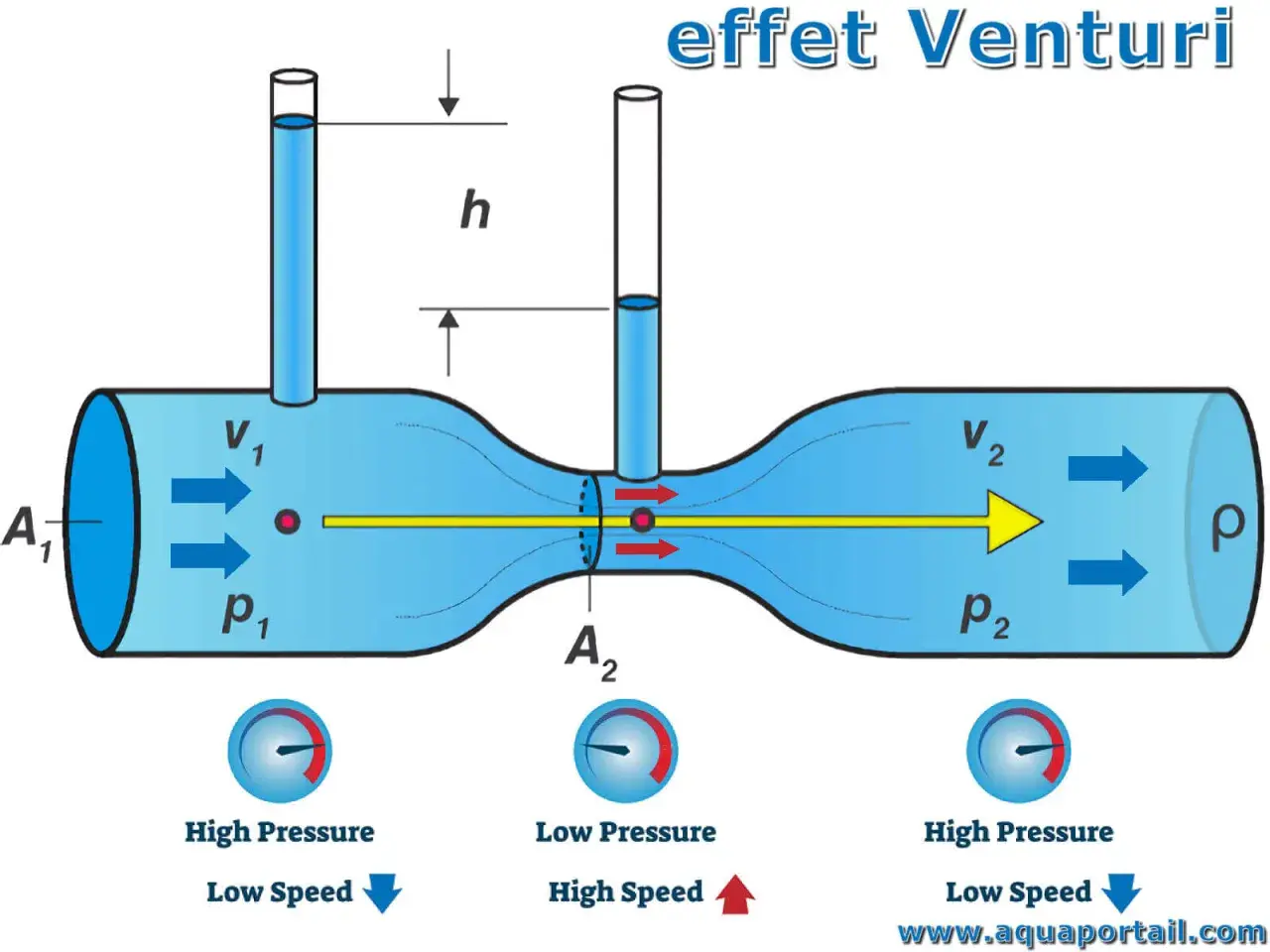

Dans un conduit horizontal, on peut l’écrire de façon schématique ainsi : A1v1 = A2v2 pour le débit volumique, puis p1 + 1/2 ρv12 ≈ p2 + 1/2 ρv22 pour l’énergie mécanique. Autrement dit, quand l’énergie cinétique augmente dans la zone rétrécie, la pression statique baisse.
Pour l’air, les ordres de grandeur restent modestes, mais ils sont bien réels. À 20 °C, avec une densité d’environ 1,2 kg/m³, la pression dynamique vaut à peu près :
| Vitesse de l’air | Pression dynamique approximative | Ce que cela représente |
|---|---|---|
| 5 m/s | 15 Pa | Effet faible, mais déjà mesurable |
| 10 m/s | 60 Pa | Dépression légère, utile dans un petit montage |
| 20 m/s | 240 Pa | Environ 2,4 hPa, suffisant pour aspirer ou pulvériser |
| 30 m/s | 540 Pa | Effet net dans un conduit ou une buse |
| 50 m/s | 1 500 Pa | Dépression déjà très sensible dans un système bien conçu |
Le contraste avec un liquide comme l’eau est frappant: à vitesse identique, l’eau produit une variation de pression de l’ordre de 800 fois plus importante, parce que sa densité est bien plus élevée. C’est aussi pour cela que l’effet est plus subtil dans l’air que dans une conduite d’eau, même s’il reste très exploitable dès qu’on accélère suffisamment le flux. Cette base pose le décor, mais la vraie différence se joue ensuite dans la forme du conduit.
Pourquoi la forme du conduit change tout
Un simple étranglement ne suffit pas à faire un bon Venturi. Ce qui compte, c’est la manière dont l’air entre dans la zone resserrée, la longueur du col et la façon dont il ressort. Je regarde toujours trois zones: le convergent, le col et le diffuseur. Si l’une d’elles est mal dessinée, on perd rapidement une partie de l’effet utile en turbulence, en bruit ou en pertes de charge.
| Partie du conduit | Rôle physique | Ce qui se passe si elle est mal conçue |
|---|---|---|
| Convergent | Accélère progressivement l’air | Un angle trop brutal crée de la séparation d’écoulement |
| Col | Zone de vitesse maximale et de pression minimale | Un col trop court rend la mesure ou l’aspiration moins propre |
| Diffuseur | Ralentit l’air et récupère une partie de la pression | S’il est trop abrupt, la pression ne se récupère pas correctement |
| Bord vif ou paroi rugueuse | Non souhaité | Turbulence, pertes et rendement plus faible |
En pratique, un bon montage ne cherche pas seulement à « étrangler » l’air. Il cherche à accélérer proprement le flux, puis à limiter ce qu’il perd en route. C’est cette nuance qui distingue un dispositif efficace d’un simple goulot qui fait du bruit sans rien apporter. Une fois cette géométrie comprise, les usages concrets deviennent beaucoup plus faciles à lire.
Où le phénomène sert vraiment dans la vie courante
Le point intéressant, ce n’est pas seulement de savoir que la pression chute. C’est de voir ce que cette chute permet de faire. Je trouve que l’effet devient très clair dès qu’on le relie à des objets ordinaires ou à des machines simples.
| Application | Ce que fait l’effet Venturi | Remarque utile |
|---|---|---|
| Pulvérisateur et atomiseur | Le jet d’air rapide entraîne le liquide et le transforme en fines gouttelettes | Plus la buse est bien dessinée, plus la pulvérisation est régulière |
| Brûleur à gaz type Bunsen | L’air est aspiré et se mélange au gaz avant combustion | Le réglage d’air change la couleur et la stabilité de la flamme |
| Éjecteur pneumatique | Un jet d’air comprimé crée une dépression pour aspirer un autre flux | Très utile pour manipuler, saisir ou évacuer sans pompe mécanique |
| Débitmètre Venturi | La différence de pression sert à estimer le débit d’air | On mesure une pression différentielle, pas seulement une vitesse |
| Carburateur ancien | L’air rapide aide à aspirer le carburant dans le flux | Principe historique, remplacé en grande partie par l’injection |
Dans un pulvérisateur, par exemple, l’idée n’est pas décorative: le jet rapide déforme réellement la répartition de pression autour de l’orifice, et c’est cette zone basse qui aide le liquide à monter. Dans un brûleur, la question n’est plus de faire un bel objet, mais d’obtenir un mélange air-gaz qui brûle correctement. C’est là que l’effet Venturi devient un outil, pas seulement une curiosité de manuel. Pour le voir sans matériel de laboratoire, on peut d’ailleurs le reproduire avec un petit montage très simple.
Un petit montage suffit pour le voir en action
Je préfère les démonstrations qui montrent le phénomène sans le noyer sous les mots. Le plus simple consiste à observer comment un courant d’air rapide peut entraîner un liquide ou faire varier une pression mesurable. Ce n’est pas spectaculaire au premier regard, mais c’est justement ce qui le rend instructif.
- Prends un verre d’eau et deux pailles, dont une plus fine si possible.
- Place l’extrémité d’une paille verticale dans l’eau.
- Approche une seconde paille à l’horizontale, juste au-dessus de l’ouverture de la première.
- Souffle dans la paille horizontale de façon stable.
- Observe la montée de l’eau dans la paille verticale ou les premières gouttelettes entraînées vers le haut.
Si rien ne se passe, c’est souvent un problème de distance ou de débit d’air, pas une absence d’effet. L’air doit réellement accélérer au voisinage de l’ouverture pour que la pression locale baisse suffisamment. Un pulvérisateur du commerce montre la même logique de façon plus nette: dès que l’air est mis en mouvement dans une buse, le liquide se fait entraîner et se fragmente. Une expérience simple vaut ici mieux qu’une explication trop lisse. Reste maintenant à éviter les confusions les plus fréquentes, parce que c’est là que les erreurs de lecture commencent.
Les limites qu’on oublie trop souvent
Je me méfie des explications trop rapides qui résument tout à « l’air est aspiré ». C’est pratique pour aller vite, mais ça efface les conditions de validité. L’effet fonctionne bien dans un écoulement propre, relativement stable et nettement subsonique. Dès que les vitesses montent, que les parois sont rugueuses ou que le flux devient turbulent, le modèle idéal perd de sa précision.
| Idée reçue | Réponse physique plus juste |
|---|---|
| Plus c’est étroit, plus ça aspire forcément | Pas toujours. Au-delà d’un certain point, les pertes et la compressibilité limitent le gain. |
| Le calcul de Bernoulli suffit partout | Non. Il faut tenir compte de la viscosité, de la turbulence et parfois de la compressibilité. |
| Tout souffle d’air crée un Venturi | Non. Il faut une accélération nette liée à une géométrie de conduit ou de buse. |
| La dépression est une force mystérieuse | Non. C’est une redistribution entre vitesse, pression et pertes mécaniques. |
Ce que je retiens avant de dimensionner un flux d’air
Si je devais résumer la logique à garder en tête, je dirais ceci: un Venturi efficace n’est pas une simple rétrécissement, c’est une accélération maîtrisée de l’air. Pour mesurer un débit, je veux des prises de pression propres et une géométrie régulière. Pour aspirer ou mélanger, je cherche une buse qui accélère franchement le flux sans créer trop de pertes. Pour aller plus vite ou plus fort, je vérifie toujours si je reste encore dans un régime subsonique raisonnable.
- La section commande la vitesse.
- La vitesse commande la pression statique.
- La géométrie commande le rendement réel.
- Les pertes commandent la différence entre théorie et usage concret.
En pratique, c’est souvent cette hiérarchie qui fait la différence entre un montage convaincant et un dispositif qui semble fonctionner sans être vraiment maîtrisé. Si l’on lit l’air avec cette grille, on comprend vite pourquoi le même principe sert à pulvériser un liquide, mesurer un débit ou faire aspirer un mélange dans un brûleur, et pourquoi les détails de forme comptent plus qu’on ne l’imagine au départ.
