Dans un cristal, les électrons ne se répartissent pas au hasard : ils occupent des états d’énergie précis, organisés en bandes. La bande de valence est la dernière bande remplie avant l’écart interdit, et c’est elle qui aide à comprendre pourquoi un matériau conduit, isole ou réagit à la lumière. Je vais expliquer ici ce que ce concept signifie concrètement, comment il se relie au gap et à la bande de conduction, et pourquoi il reste central en physique du solide comme en électronique.
L’essentiel à retenir sur les bandes électroniques
- La dernière bande occupée contient les électrons qui assurent surtout la cohésion du cristal.
- L’écart avec la bande de conduction détermine en grande partie si un solide est métallique, semiconducteur ou isolant.
- La température et la lumière peuvent promouvoir des électrons vers des états plus élevés et créer des porteurs mobiles.
- Un trou est une absence d’électron qui se comporte, en pratique, comme une charge positive mobile.
- Le dopage décale le niveau de Fermi et change fortement la conductivité sans changer tout le matériau.
- Le silicium, le germanium, l’arséniure de gallium et le diamant illustrent bien des cas très différents.
Ce que décrit réellement la structure électronique d’un solide
Je préfère partir de l’idée la plus simple : dans un solide cristallin, les électrons ne peuvent pas prendre n’importe quelle énergie. Le réseau atomique impose des états permis et des états interdits, ce qui donne cette fameuse structure en bandes. La dernière bande occupée à très basse température correspond au niveau électronique le plus haut encore rempli, et elle regroupe des électrons qui participent surtout aux liaisons et à la stabilité du cristal.
Ce point est important, parce qu’on confond souvent cette bande avec une simple réserve d’électrons “disponibles”. En réalité, tant qu’elle reste pleine, les électrons y sont fortement contraints par le principe d’exclusion de Pauli : ils ne peuvent pas tous changer d’état librement. Autrement dit, la présence d’électrons ne suffit pas à produire du courant ; il faut aussi des états voisins accessibles.
Cette logique de remplissage explique déjà beaucoup de choses, mais elle n’a de sens complet qu’en regardant ce qui se passe juste au-dessus de cette bande. C’est là que l’écart énergétique devient décisif.
Pourquoi l’écart avec la bande de conduction change tout

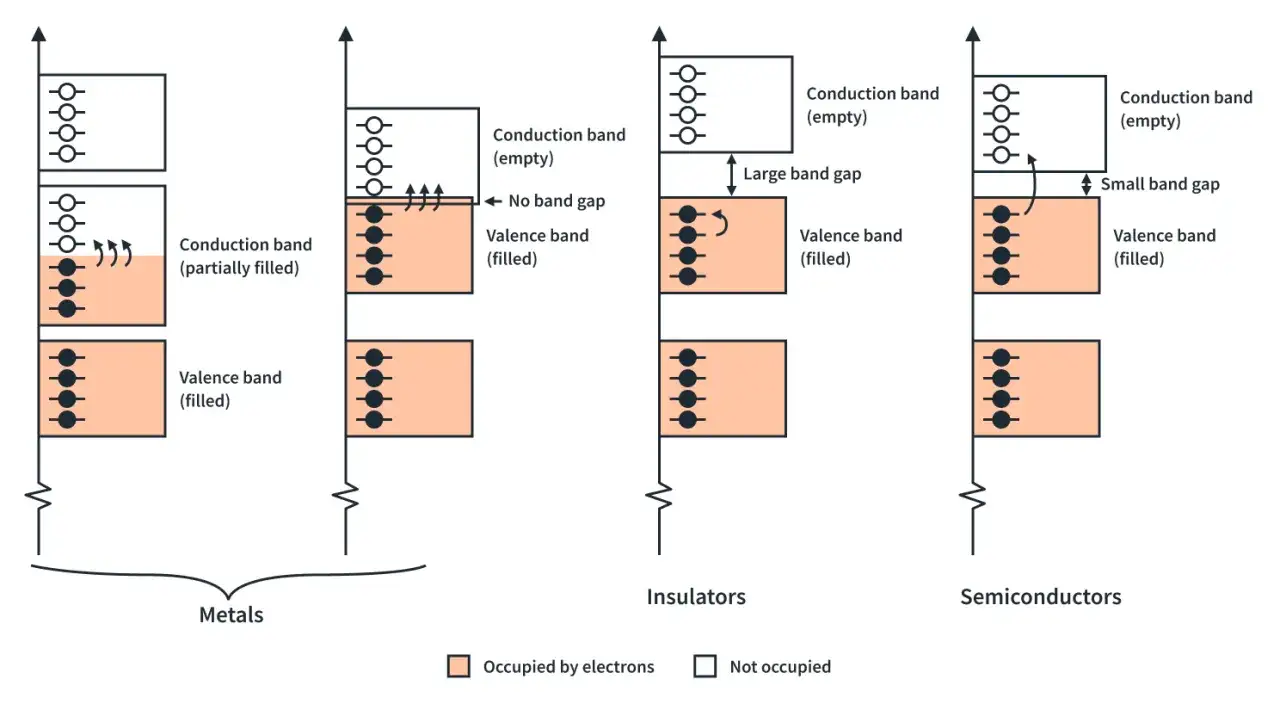

Le comportement électrique d’un solide dépend surtout de deux éléments : la dernière bande occupée et la largeur de l’écart qui la sépare des états plus élevés. Dans un métal, une bande est partiellement remplie ou deux bandes se chevauchent, ce qui laisse immédiatement des états voisins disponibles. Dans un semiconducteur ou un isolant, au contraire, il faut franchir un intervalle d’énergie interdit avant de pouvoir conduire efficacement.
| Type de solide | Organisation des bandes | Conséquence pratique |
|---|---|---|
| Métal | Bande partiellement remplie ou chevauchement de bandes | Courant facile, même sans excitation importante |
| Semiconducteur | Petit écart énergétique, souvent de l’ordre de 0,1 à quelques eV | Conduction sensible à la température, à la lumière et au dopage |
| Isolant | Grand écart énergétique, souvent supérieur à quelques eV | Très faible conduction à température ambiante |
Pour avoir un ordre d’idée, l’énergie thermique à température ambiante vaut environ 0,026 eV. C’est faible face à un gap de l’ordre de 1 eV, et encore plus face à un grand gap de plusieurs eV. Je retiens donc une règle simple : plus l’écart est large, plus il faut d’énergie pour libérer des porteurs.
Cette lecture devient encore plus intéressante dès qu’on ajoute une source d’énergie externe, qu’elle soit thermique ou lumineuse.
Ce qui se passe quand la température ou la lumière apporte de l’énergie
Quand on chauffe un semiconducteur, certains électrons gagnent assez d’énergie pour quitter la bande occupée et atteindre des états plus élevés. Le cristal laisse alors apparaître deux porteurs utiles au transport : l’électron libéré et le trou laissé derrière lui. C’est pour cela que la conductivité de nombreux semiconducteurs augmente avec la température, contrairement à celle des métaux.
La lumière peut produire le même effet, à condition que l’énergie du photon soit suffisante. On peut résumer cela par E = hν : si cette énergie dépasse l’écart pertinent, une transition électronique devient possible. Dans un matériau à gap direct, cette absorption est généralement plus efficace, car l’électron peut changer d’énergie sans contrainte supplémentaire majeure sur sa quantité de mouvement. Dans un matériau à gap indirect, il faut souvent l’aide d’un phonon, c’est-à-dire une vibration quantifiée du réseau cristallin, pour respecter la conservation de l’impulsion.
Je trouve que c’est là qu’on comprend vraiment pourquoi le silicium domine l’électronique, alors qu’il n’est pas le meilleur candidat pour émettre de la lumière. Sa structure de bandes le rend très utile pour les transistors, mais moins efficace pour les LED. La suite logique est donc de regarder le rôle des trous et du dopage, qui transforment encore la donne.
Le rôle des trous et du dopage
Le concept de trou déroute souvent au début, alors qu’il est très pratique. Dans une bande presque remplie, l’absence d’un électron se comporte comme une quasi-particule positive, parce que les électrons voisins peuvent se déplacer pour “combler” cette absence. Au lieu de suivre électron par électron un système compliqué, on décrit donc le transport comme une dynamique d’électrons et de trous.
Le dopage sert précisément à contrôler cette dynamique. En ajoutant une petite quantité d’impuretés choisies, on introduit des niveaux d’énergie proches des bords de bande. Les donneurs facilitent l’apparition d’électrons libres, tandis que les accepteurs favorisent les trous. Le matériau devient alors de type n ou p, sans que sa structure cristalline de base soit détruite.
En pratique, les concentrations de dopage utilisées pour l’électronique peuvent couvrir plusieurs ordres de grandeur, selon qu’on cherche une faible fuite, une bonne mobilité ou une jonction très nette. J’aime rappeler qu’un dopage ne “remplit” pas le gap : il l’organise localement et déplace le niveau de Fermi, ce qui change profondément les propriétés de transport. Les exemples concrets rendent cette idée beaucoup plus parlante.
Quelques matériaux qui rendent la théorie très concrète
Les valeurs de gap varient avec la température et avec le cristal considéré, mais certains repères sont très utiles. Voici les cas que je cite le plus souvent quand je veux rendre le sujet tangible.
| Matériau | Gap approximatif à 300 K | Ce qu’il faut en retenir |
|---|---|---|
| Silicium | 1,12 eV | Référence de l’électronique, excellent compromis entre coût, stabilité et fabrication |
| Germanium | 0,66 eV | Plus facile à exciter thermiquement, mais plus sensible aux fuites de porteurs |
| Arséniure de gallium | Environ 1,42 eV | Gap direct, donc très intéressant pour l’émission et l’absorption optique |
| Diamant | Environ 5,5 eV | Large gap, comportement proche d’un isolant à température ambiante |

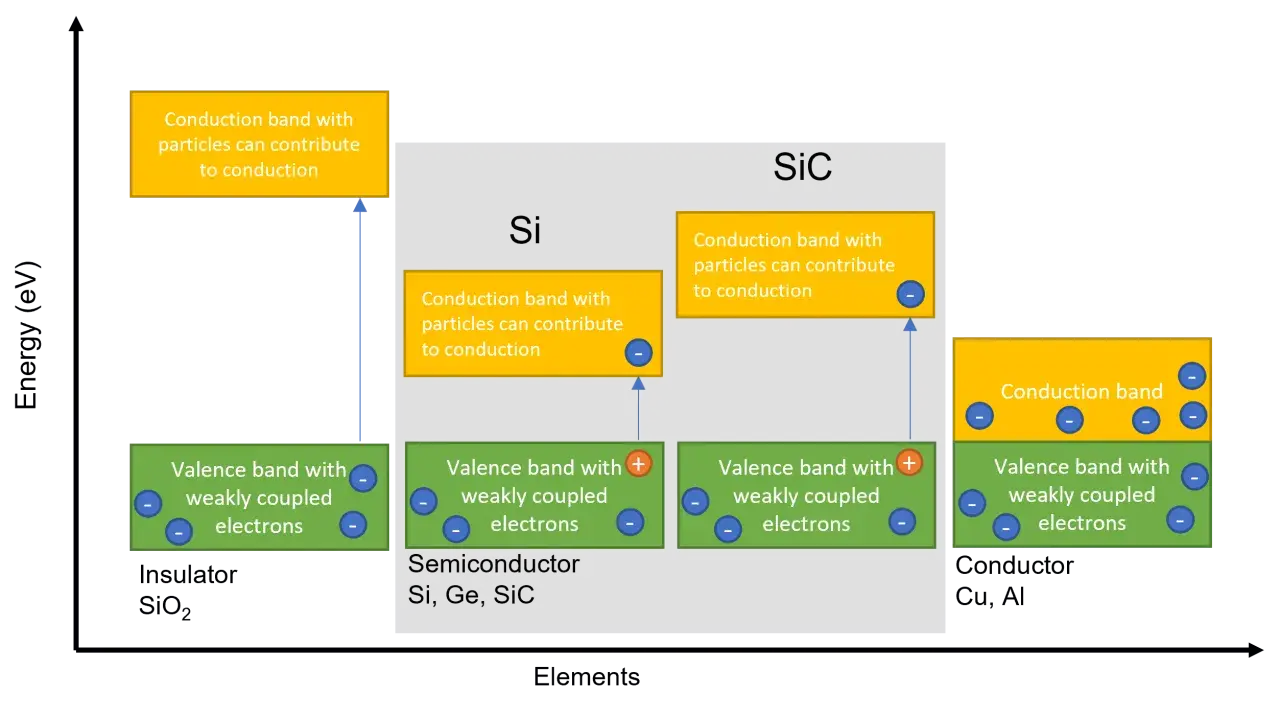

Ce tableau montre bien qu’un “bon” gap n’existe pas en soi : tout dépend de l’usage. Pour un transistor, on cherche surtout une commande fiable et peu de pertes. Pour une LED, on veut au contraire une recombinaison lumineuse efficace. Pour un composant de puissance, on préfère souvent un grand gap, parce qu’il supporte mieux les fortes tensions et les hautes températures. C’est précisément pour cela que les matériaux large gap comme le carbure de silicium ou le nitrure de gallium prennent autant d’importance aujourd’hui.
À partir de là, il devient plus facile de relier la théorie aux objets technologiques qui nous entourent.
Où ce concept sert vraiment en électronique et en optoélectronique
La structure des bandes n’est pas un schéma abstrait réservé aux manuels. Elle explique directement le fonctionnement des transistors, des photodiodes, des cellules photovoltaïques et des diodes électroluminescentes. Dans une cellule solaire, un photon crée une paire électron-trou que la jonction sépare ensuite. Dans une LED, l’électron et le trou se recombinent en émettant un photon. Dans un transistor, c’est la distribution des porteurs près de l’interface qui permet de piloter le courant.
Je vois aussi un autre usage très concret : la conception de matériaux. En modifiant la composition chimique, la contrainte mécanique ou la géométrie d’une hétérostructure, on peut déplacer les niveaux, ajuster le gap et guider les porteurs là où on le souhaite. C’est une forme d’ingénierie fine, et pas seulement une affaire de “plus ou moins conducteur”. Le problème suivant consiste alors à éviter quelques confusions classiques qui brouillent souvent l’apprentissage.
Les pièges de lecture que je rencontre le plus souvent
- Confondre cette bande électronique avec la valence chimique des atomes. Le mot est proche, mais le sens physique est différent.
- Penser qu’une bande pleine signifie que les électrons ne bougent pas du tout. Ils bougent, mais sans offrir facilement de courant net si tous les états sont occupés.
- Croire que la taille du gap suffit à tout expliquer. La mobilité, la structure directe ou indirecte et le dopage comptent aussi.
- Imaginer qu’un semiconducteur se comporte toujours pareil. En réalité, la température, la lumière et les impuretés peuvent le transformer profondément.
Je conseille de garder une idée simple en tête : la physique des bandes décrit d’abord des états possibles, pas seulement des électrons présents. C’est cette nuance qui fait la différence entre une compréhension vague et une lecture solide d’un diagramme de bandes.
Lire un diagramme de bandes sans se tromper de niveau
Quand je regarde un schéma de bandes, je commence toujours par trois questions : quelle bande est occupée, quel est l’écart à franchir, et le gap est-il direct ou indirect ? Avec ces trois repères, on peut déjà anticiper la conduction, l’effet d’une élévation de température et la réponse du matériau à la lumière.
Si je devais résumer l’essentiel en une phrase, je dirais ceci : la dernière bande occupée n’est pas seulement un stock d’électrons, c’est le point de départ de toute la physique électronique du solide. Une fois qu’on a compris cela, le reste devient beaucoup plus lisible, qu’il s’agisse d’un métal, d’un semiconducteur ou d’un isolant, et même d’un composant réel comme une diode, un capteur ou une cellule solaire.
